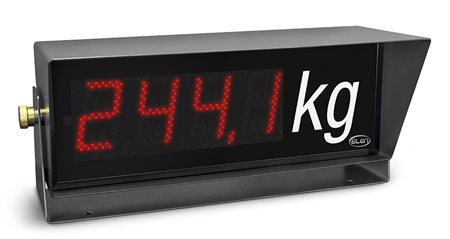

Priemyselný LED displej NDI 100/4 R H65

Popis

Počet číslic4
Formát čísel8.8.8.8.
Typ LED prvkovdiskrétne supersvietivé eliptické LED zobrazovacie prvky s pozorovacím uhlom 105°/45°, vhodné pre použitie v exteriérových svetelných podmienkach
Výška znakov100 mm
Farba LED prvkovčervená
Dosah čitateľnosti40 m
Farba rámučierna
Typ rámčekarobustný dvojplášťový kryt z oceľových, galvanicky pozinkovaných plechov
a povrchovo upravených čiernou práškovou farbou
Úroveň krytiaIP65
Komunikačné rozhranieštandardne sériová linka RS485 alebo RS232 s galvanickým oddelením;
na požiadanie za príplatok Profibus DP, Ethernet TCP/IP, BCD 24V s galvanickým oddelením vstupov, LonWorks FTT-10A, analógové vstupy (0-10V, 0-20mA, 4-20mA, počítadlo impulzov) a iné
Komunikačný protokolELEN, Schenck DDP 8850, DDP 8861 (Disomat B, Disomat F),
Profibus DP, Intecont plus, Orbit Controls, LonTalk a iné na požiadavku
Napájanie230 VAC
Príkon9,2 W
Rozmery677 mm x 220 mm x 313 mm
Hmotnosť15,0 kg

Použitie

LED displeje série NDI 100/4 R H65 sú určené pre náročné priemyselné podmienky v exteriéri na zobrazovanie výstupných číselných hodnôt z merania rôznych fyzikálnych veličín (hmotnosť, teplota, rýchlosť a pod.).

Bližšie informácie

  • diskrétne supersvietivé eliptické LED zobrazovacie prvky, vhodné pre použitie v exteriérových svetelných podmienkach;
  • pozorovací uhol 105° vodorovne, 45° zvislo;
  • robustný dvojplášťový kryt z oceľových, galvanicky pozinkovaných plechov;
  • povrchová úprava čiernou práškovou farbou;
  • antireflexné PMMA sklo Perspex s optickým filtrom, hrúbka 5 mm;
  • obmedzenie vibrácií umiestnením vnútornej elektroniky na silentblokoch;
  • priemyselný údajový a napájací konektor zaručujú spoľahlivé elektrické pripojenie;
  • pohyblivá desatinná čiarka;
  • okrem štandardného rozhrania RS232/RS485 možnosť výberu – Ethernet TCP/IP, Profibus, BCD 24V s galvanickým oddelením vstupov, LonWorks FTT-10A, analógové vstupy (0-10V, 0-20mA, 4-20mA, počítadlo impulzov) a iné na požiadavku;
  • široký výber komunikačných protokolov – ELEN, Modbus RTU, Schenck DDP 8850, DDP 8861 (Disomat B, Disomat F), Intecont plus, Orbit Controls, LonTalk a iné na požiadavku;
  • možnosť pridania fixného popisu – °C, Kg, t, g, m/s, ot./min a pod.

Na stiahnutie

Katalógový list (PDF)
