Číselníky do kostolov

Číselné LED displeje série NDT sú určené predovšetkým na zobrazovanie čísel žalmov a piesní počas bohoslužobných obradov. Môžu však byť použité aj v iných aplikáciách ako univerzálne číselné displeje s diaľkovým ovládaním (napr. oznámenie výdaja jedla na objednávku a pod.).

Číselníky do kostolov

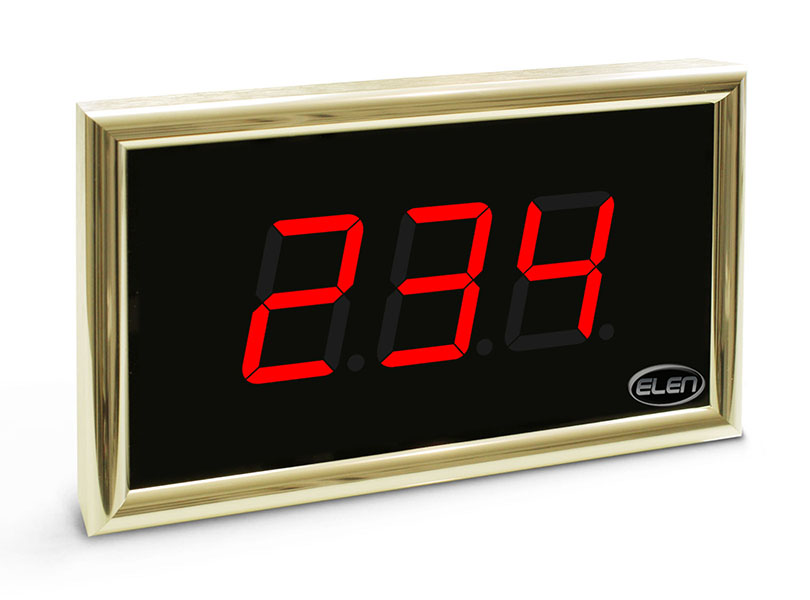

Číselník do kostola
NDT 57/3 R – zlatý rám

Cena bez DPH: 134,00 €
Cena s DPH: 160,80 €

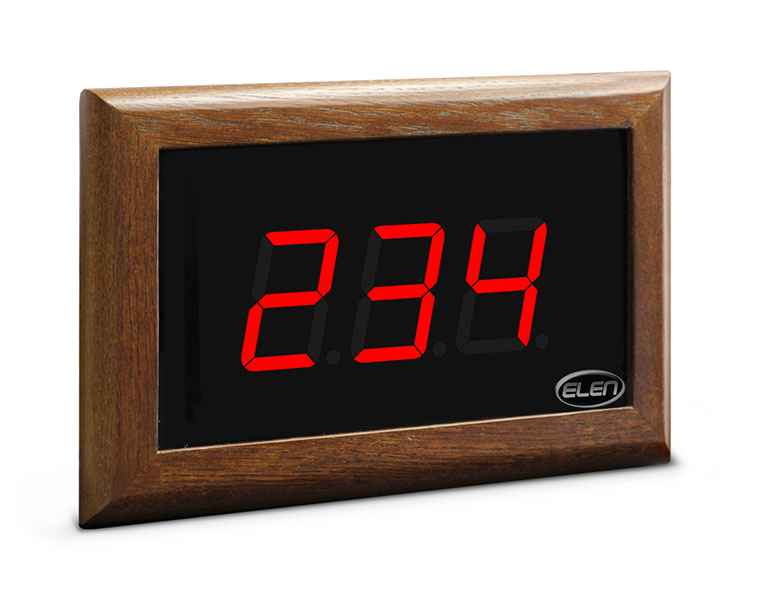

Číselník do kostola
NDT 57/3 R – drevený rám

Cena bez DPH: 146,00 €
Cena s DPH: 175,20 €

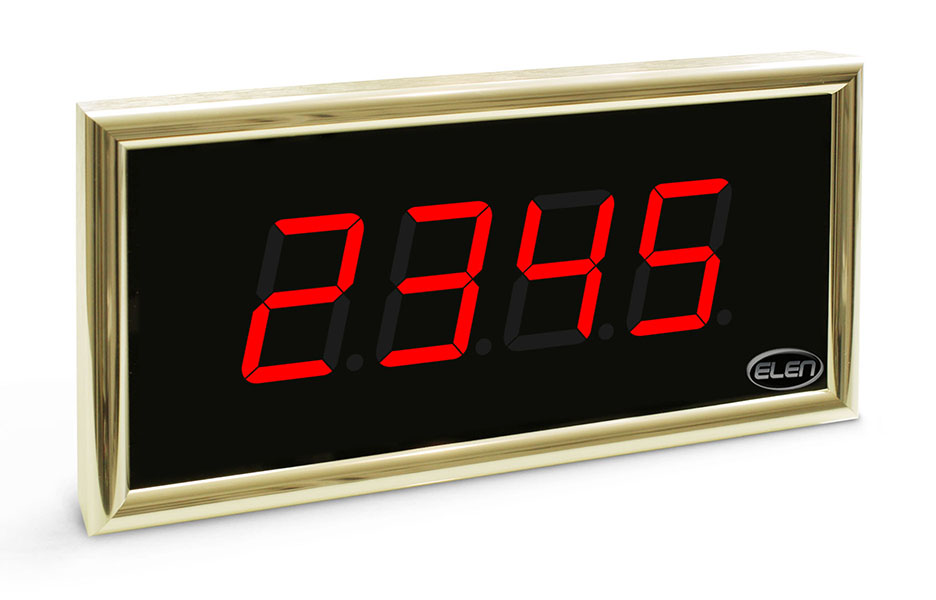

Číselník do kostola
NDT 57/4 R – zlatý rám

Cena bez DPH: 150,00 €
Cena s DPH: 180,00 €

Číselník do kostola

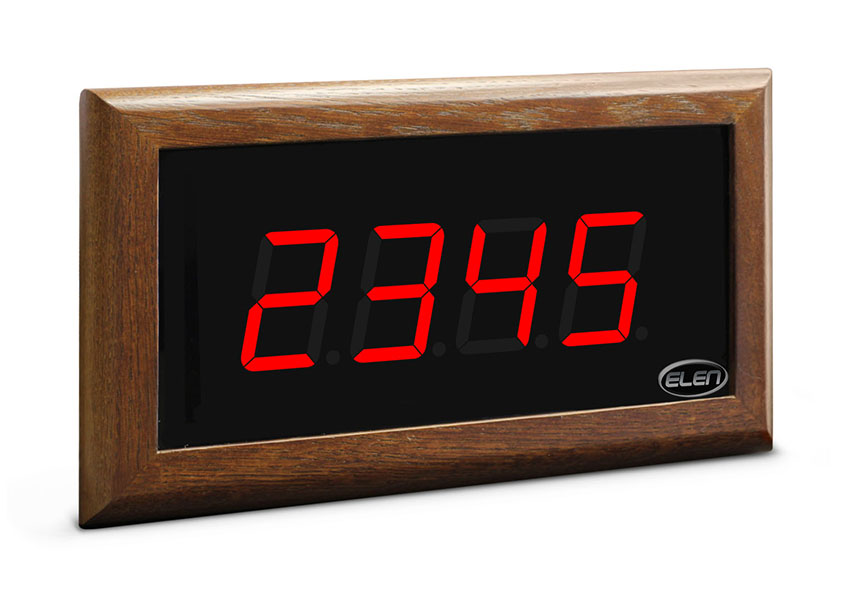

NDT 57/4 R – drevený rám

Cena bez DPH: 163,00 €
Cena s DPH: 195,60 €

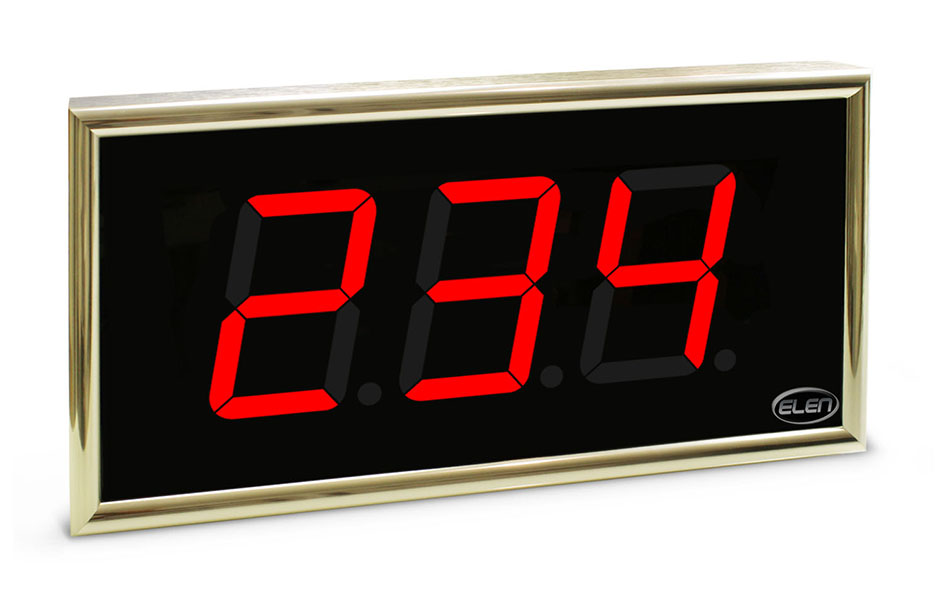

Číselník do kostola
NDT 100/3 R – zlatý rám

Cena bez DPH: 189,00 €
Cena s DPH: 226,80 €

Číselník do kostola

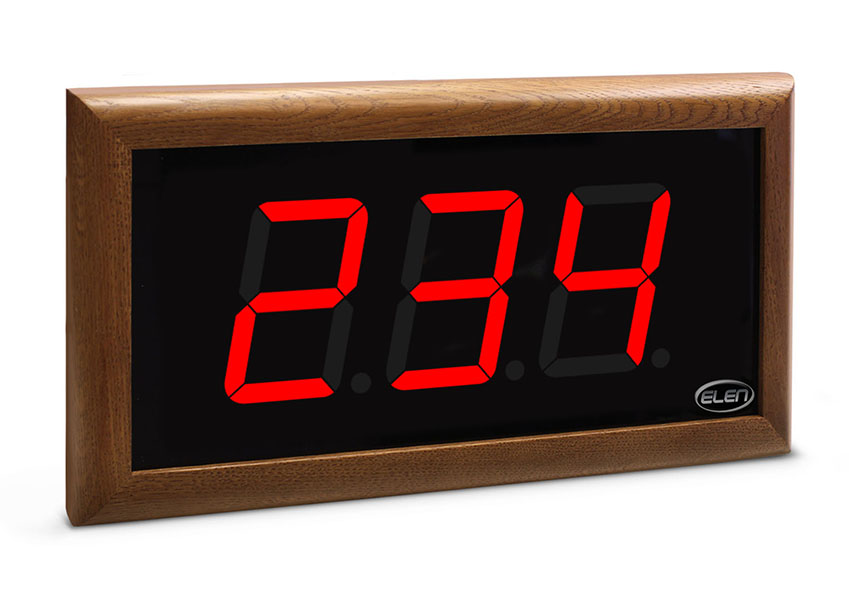

NDT 100/3 R – drevený rám

Cena bez DPH: 206,00 €
Cena s DPH: 247,20 €

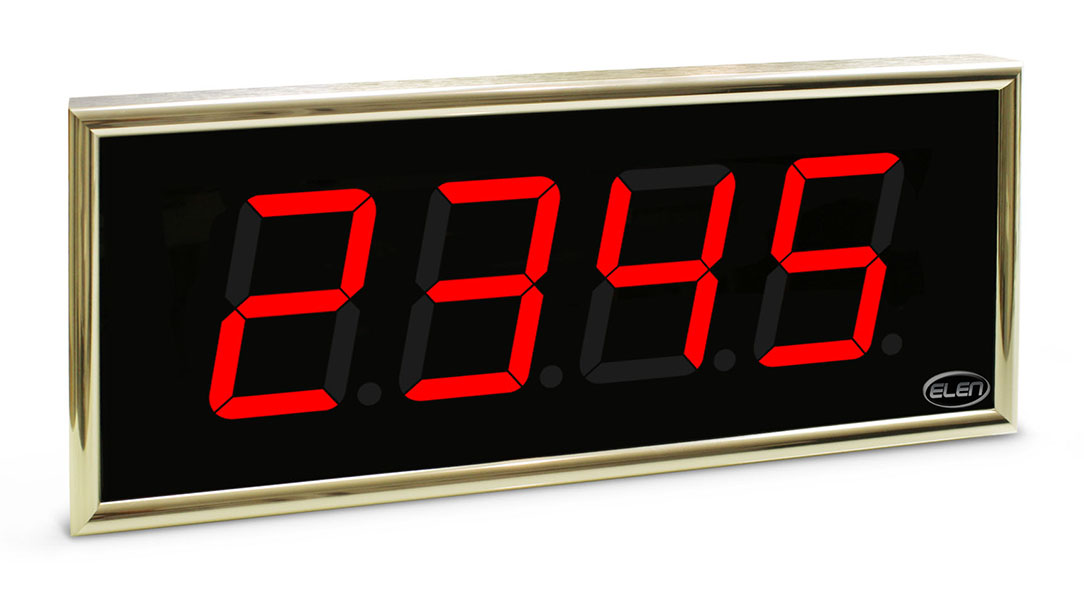

Číselník do kostola
NDT 100/4 R – zlatý rám

Cena bez DPH: 217,00 €
Cena s DPH: 260,40 €

Číselník do kostola

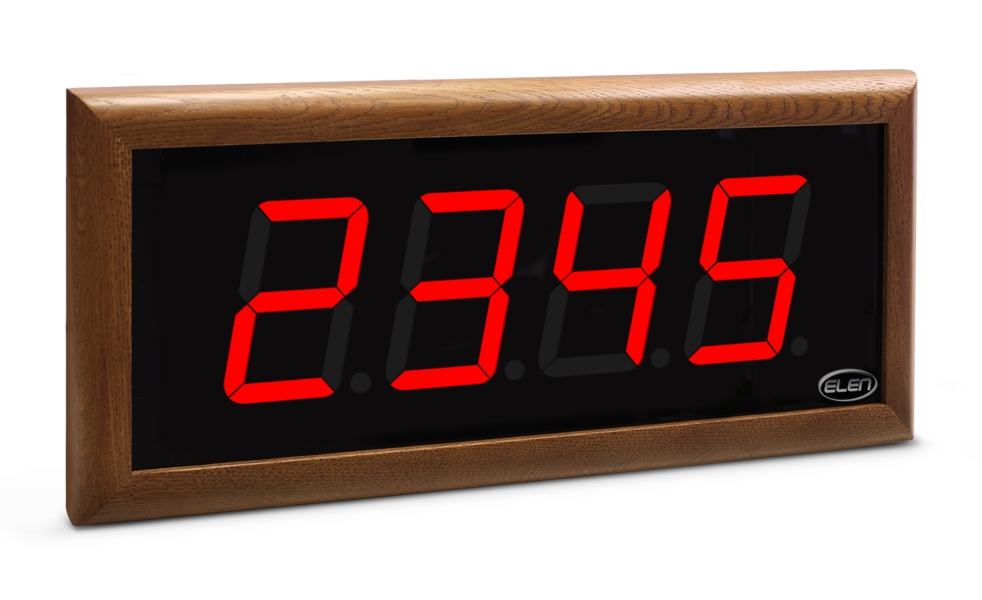

NDT 100/4 R – drevený rám

Cena bez DPH: 236,00 €
Cena s DPH: 283,20 €

Číselník do kostola

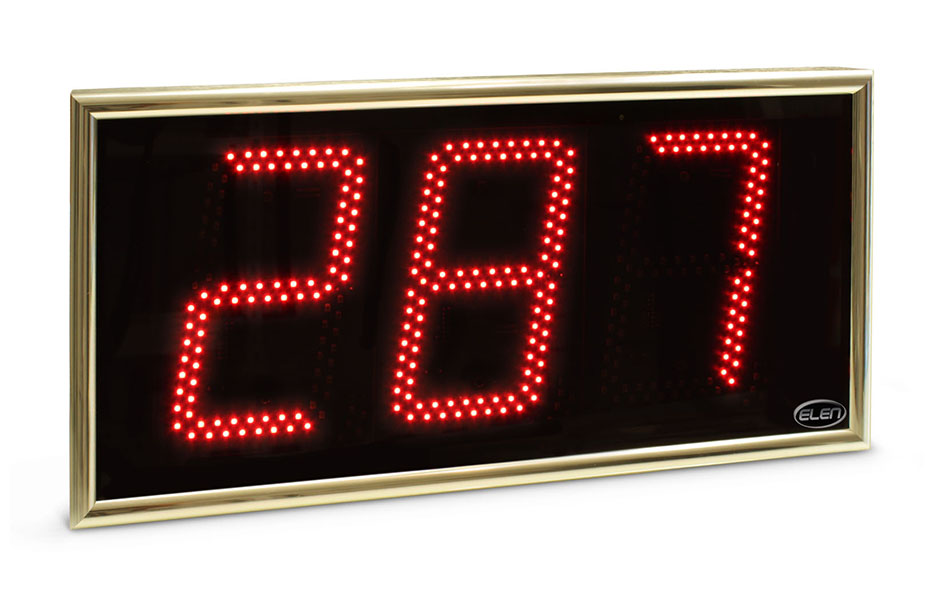

NDT 160/3 R – zlatý rám

Cena bez DPH: 282,00 €
Cena s DPH: 338,40 €

Číselník do kostola

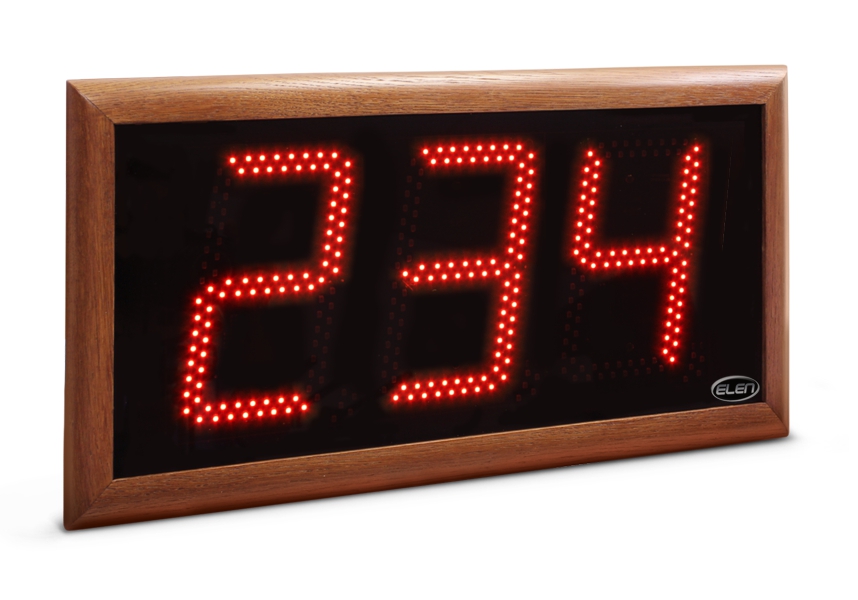

NDT 160/3 R – drevený rám

Cena bez DPH: 282,00 €
Cena s DPH: 338,40 €

Číselník do kostola

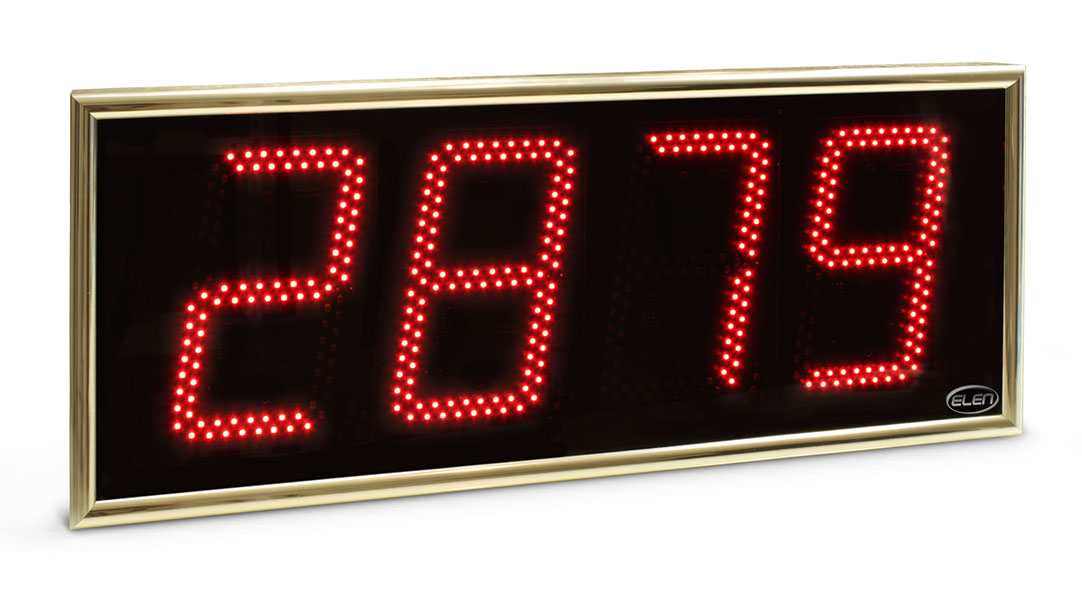

NDT 160/4 R – zlatý rám

Cena bez DPH: 344,00 €
Cena s DPH: 412,80 €

Číselník do kostola

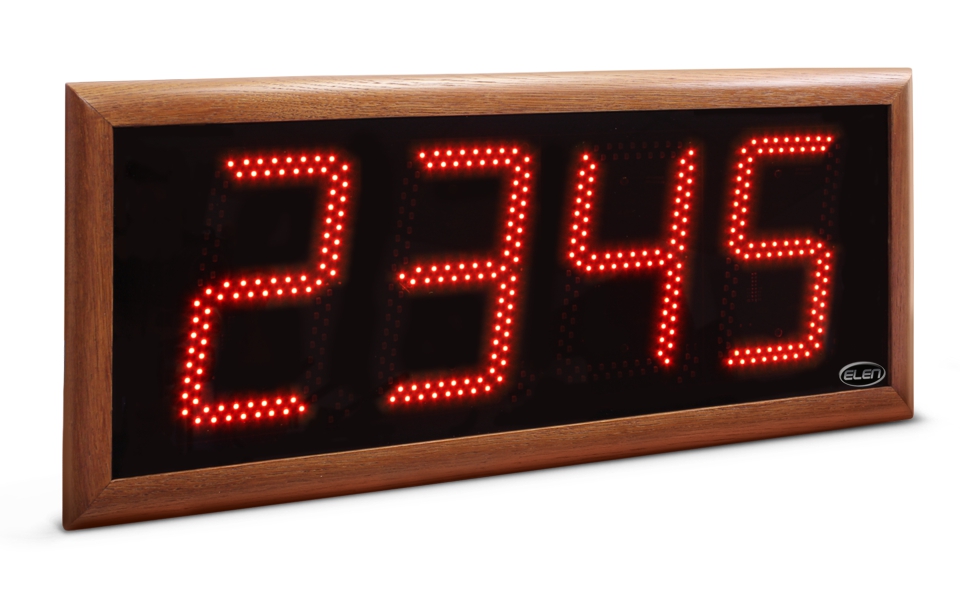

NDT 160/4 R – drevený rám

Cena bez DPH: 344,00 €
Cena s DPH: 412,80 €

Príslušenstvo k číselníkom

Vlastnosti:

  • bezdrôtové ovládanie displeja z ručného infra-červeného (IR) ovládača do 20 m
  • bezdrôtové ovládanie displeja pomocou rádiového (RF) modulu do min. 50 m
  • priame zadanie čísla (3 resp. 4 číslice podľa formátu displeja)
  • možnosť zobrazenia niektorých znakov abecedy (A, b, C, d, E, F, H, P, U, -, medzera, desatinná bodka)
  • jednoduché zvyšovanie/znižovania čísla o 1 kurzorovými klávesami (šípka hore/dole)
  • striedavé zobrazovanie čísla verša a slohy
  • pamäť na 30 čísel (možnosť pripraviť si dopredu piesne na celý obrad)
  • jednoduché zobrazovanie čísel z pamäti displeja kurzorovými klávesami (šípka hore/dole)
  • 2 nastaviteľné úrovne jasu pre denný a nočný režim prepínané 1 tlačidlom
  • nastaviteľná doba striedavého zobrazovanie piesne a verša v sekundách
  • možnosť vzájomného prepojenia až 32 zariadení (displejov) po 2-vodičovom kábli pomocou rozhrania RS-485*
  • neobmedzené množstvo ovládaných displejov pomocou rádiového signálu RF*
  •     * Vyžaduje si inštaláciu modulu RF alebo RS485 (predávané osobitne, pozri príslušenstvo nižšie)

Technické riešenie displejov typovej série NDT a ich príslušenstva bolo navrhované s ohľadom na možnosť ich použitia v jednoduchých aplikáciách s jedným displejom alebo vo väčších systémoch s viacerými displejmi. Variabilnosť riešenia umožňuje postupným rozširovaním vytvoriť požadovaný výsledný systém nielen čo sa týka počtu zapojených displejov, ale aj spôsobu ovládania.

V najjednoduchšom prevedení stačí jeden displej a diaľkový IR ovládač na jeho riadenie. Táto zostava je vhodná do malých kostolov, kde maximálna kolmá vzdialenosť medzi diaľkovým ovládačom a displejom neprekročí 20 m.

 psalm-hymn-led-display-ir2

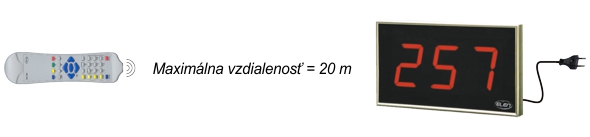

Obr. 1/ Najjednoduchšie ovládanie displeja diaľkovým IR ovládačom do vzdialenosti 20 m.

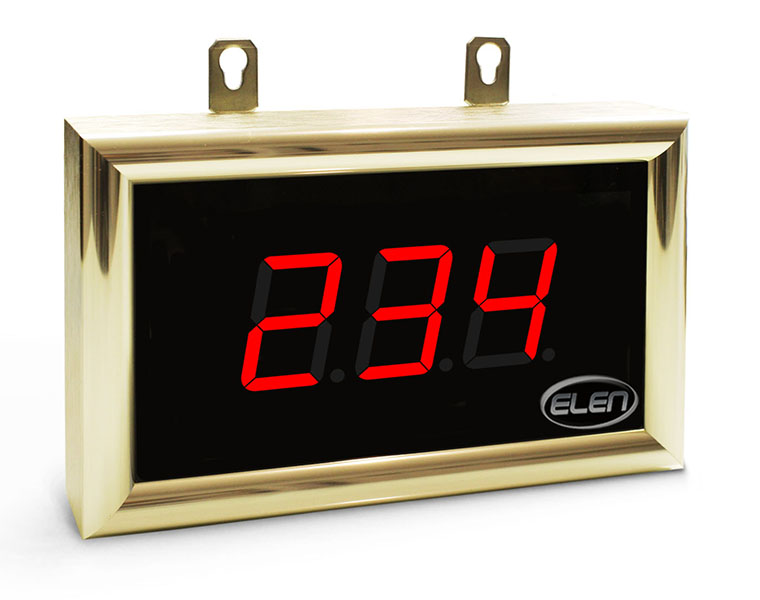

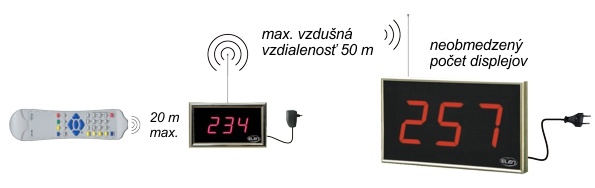

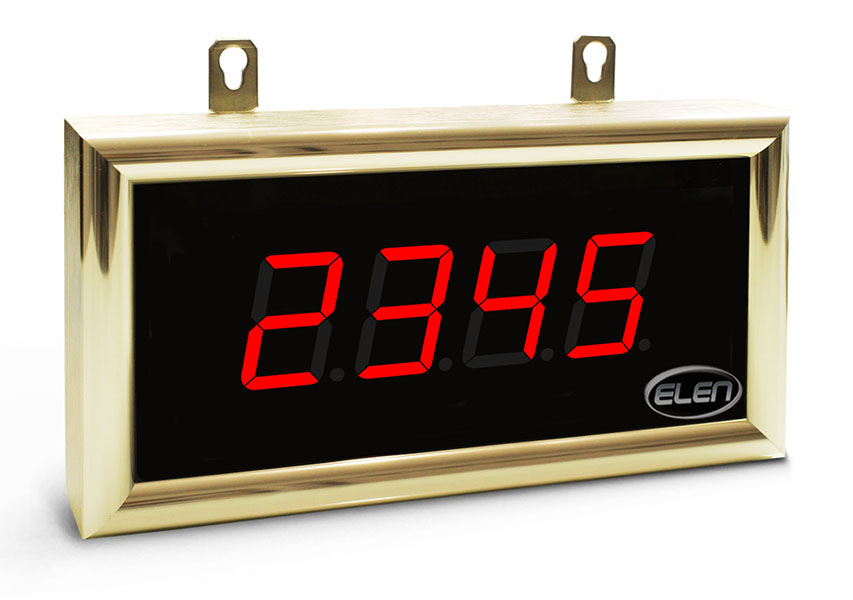

Vo väčších kostoloch a katedrálach, kde je požiadavka na väčší dosah ovládania, je možné využiť výhodu bezdrôtového RF prenosu pomocou mini-číselníka NDT 38/3 R s RF modulom. Mini-číselník sa rovnako ako displej ovláda diaľkovým IR ovládačom, pričom predĺžuje jeho dosah pomocou rádiového prenosu signálu (pozri obrázky s možnosťami zapojenia v katalógovom liste). Toto riešenie výrazne zjednodušuje a skracuje inštaláciu displejov.

  ndt-led-displays-rf

 Obr. 2/     Bezdrôtové ovládanie displejov pomocou diaľkového IR ovládača a mini-číselníka s RF modulom.

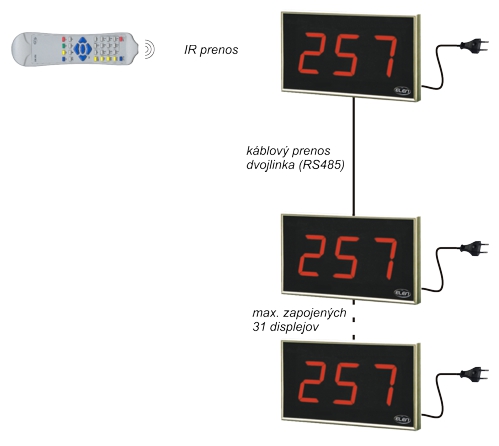

Displeje môžu byť prepojené medzi sebou aj prostredníctvom 2-žilovej komunikačnej linky RS485, pričom ktorýkoľvek z nich prijíma riadiace povely z diaľkového IR ovládača a ostatné displeje zobrazujú ten istý údaj automaticky.

ndt-led-displays-wired2

  Obr. 3/     Prepojenie displejov pomocou 2-žilového sériového kábla RS485.



Firma ELEN kladie vysoké nároky na dizajn a spracovanie výrobkov. Preto sú rámčeky týchto displejov vyrobené z oblých hliníkových profilov so špeciálnou povrchovou úpravou. Štandardne sú displeje dodávané v zlatej alebo platinovosivej matnej farbe. Na špeciálnu objednávku za príplatok sú možné aj iné farebné varianty (strieborná matná a lesklá, čierna matná a lesklá, a iné).

Štandardné príslušenstvo:

  • montážna konzola;
  • montážna sada (skrutky + hmoždinky).

Voliteľné príslušenstvo:

  • diaľkový IR ovládač (do 20 m);
  • mini-číselník s RF modulom a napájacím sieťovým adaptérom;

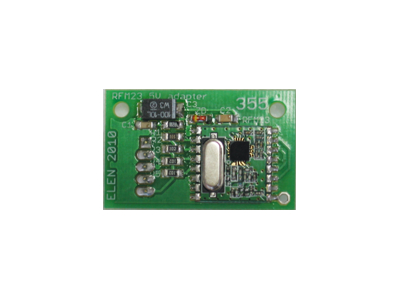

  • komunikačný modul – bezdrôtový RF;

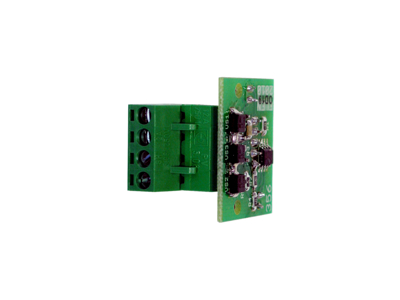

  • komunikačný modul – RS485, sériová linka (pre 2-žilové káblové prepojenie).


Katalógový list

Katalógový list – číselníky NDT (PDF)

Manuál k číselníkom NDT (PDF)

Cenník číselníkov NDT (PDF)
