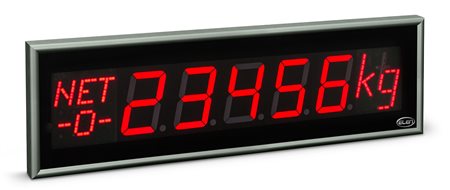

Váhový priemyselný LED displej
NDE 100/5 W R

Popis

Počet číslic	5
Formát čísel	8.8.8.8.8.
Typ LED prvkov	7-segmentové supersvietivé LED, vhodné pre použitie v interiérových svetelných podmienkach, svietivosť cca 46 mcd na segment, pozorovací uhol 120°
Špeciálne znaky	NET, -0-, t, kg, g
Výška znakov	100 mm
Farba LED prvkov	červená
Dosah čitateľnosti	40 m
Vstupy / výstupy	napájanie 230 VAC – vyvedený 3-žilový kábel cez priechodku, dĺžka 2 m; dáta RS485 – údajový konektor, skrutkovací terminál
Typ rámčeka	rámček je vyhotovený z eloxovaného hliníkového profilu
Úroveň krytia	IP 20 (vhodné len pre vnútorné prostredie, ľahký priemysel alebo kancelárske prostredie)
Komunikačné rozhranie	štandardne sériová linka RS485 alebo RS232 s galvanickým oddelením; na požiadanie za príplatok Profibus DP, Ethernet TCP/IP, BCD 24V s galvanickým oddelením vstupov, LonWorks FTT-10A, analógové vstupy (0-10V, 0-20mA, 4-20mA, počítadlo impulzov) a iné
Komunikačný protokol	ELEN, Schenck DDP 8850, DDP 8861 (Disomat B, Disomat F), Profibus DP, Intecont plus, Orbit Controls, LonTalk a iné na požiadavku
Napájanie	110/230 VAC, 50 Hz
Rozmery	740 mm x 210 mm x 76 mm
Hmotnosť	5,2 kg

Použitie

Váhové displeje série NDE 100/5 W R L20 sú zariadenia určené pre váhové systémy na zobrazovanie výstupných hodnôt z merania hmotnosti. Okrem číselných údajov je zobrazovacia časť doplnená o špeciálne symboly pre váhové aplikácie: NET, -0-, t, kg, g.

Zobrazovanie stavov pri meraní hmotnosti

Zobrazenie jednotiek	t, kg, g
Čistá váha	svieti symbol NET
Vynulovaný ustálený stav	svieti symbol -0-
Neustálená váha	bliká jednotka hmotnosti
Ustálená váha	jednotka hmotnosti nebliká
Tára	bliká symbol NET
Pretečenie displeja	zobrazuje sa out
Chyba riadiacej jednotky	zobrazuje sa Err
Prekročenie maximálnej nastavenej hodnoty	zobrazuje sa ooo

Bližšie informácie

7-segmentové supersvietivé LED zobrazovacie prvky, pozorovací uhol 120°;
rámček je vyhotovený z eloxovaného hliníkového profilu;
antireflexné čelné dymové sklo z 5 mm PMMA skla Perspex;
priemyselný údajový a napájací konektor zaručujú spoľahlivé elektrické pripojenie;
pohyblivá desatinná čiarka;
okrem štandardného rozhrania RS232/RS485 možnosť výberu – Ethernet TCP/IP, Profibus, BCD 24V s galvanickým oddelením vstupov, LonWorks FTT-10A, analógové vstupy (0-10V, 0-20mA, 4-20mA, počítadlo impulzov) a iné na požiadavku;
Široký výber komunikačných protokolov – ELEN, Schenck DDP 8850, DDP 8861 (Disomat B, Disomat F), Intecont plus, Orbit Controls, LonTalk a iné na požiadavku.
