Pohybový senzor- aplikačné poznámky
Obsah
Schéma zapojenia
Príklady použitia
Inštalácia
Pohybové senzory a Pohybové a svetelné senzory podľa prevedenia môžu byť inštalované do podhľadu, na stenu, alebo do rohu miestnosti. V zornom poli senzora by nemali byť žiadne predmety, ktoré rýchlo menia teplotu( svietidlá, elektrické kachle, plynové spotrebiče , atď.), alebo predmety ktoré sa pohybujú.

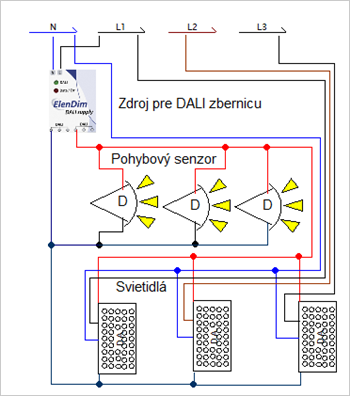

Schéma zapojenia
obsah
Príklady použitia
Chodba bez okien
Svietidlá rozdelené do troch skupín G1, G2 a G3.
Pohybové senzory riadia:
- PS 1 – G1
- PS 2 – G2
- PS 3 – G3
Senzory reagujú následovne:

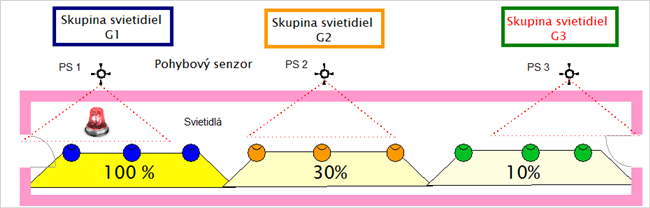

- PS 1 „poplach“ – svietidlá v skupine G1 = 100%
- PS 2 kľud – reaguje na poplach PS 1 – G 2 = 30%
- PS 3 kľud – reaguje na poplach PS 1 – G 3 = 10%

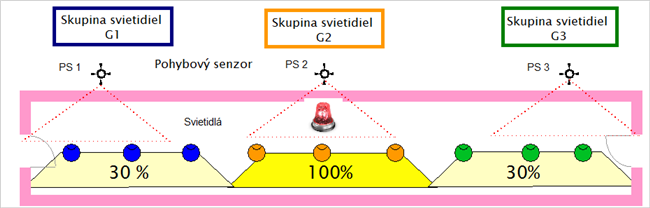

- PS 2 „poplach“ – svietidlá v skupine G2 = 100%
- PS 1 „kľud“ – reaguje na poplach PS 2 – G 1 = 30%
- PS 3 „kľud“ – reaguje na poplach PS 2 – G 3 = 30%

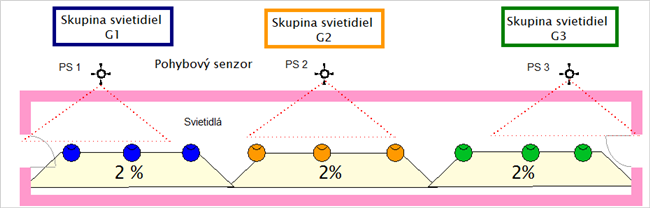

- PS 3 „kľud“ – svietidlá v skupine G3 = 2%
- PS 2 „kľud“ – svietidlá v skupine G2 = 2%
- PS 1 „kľud“ – svietidlá v skupine G1 = 2%
