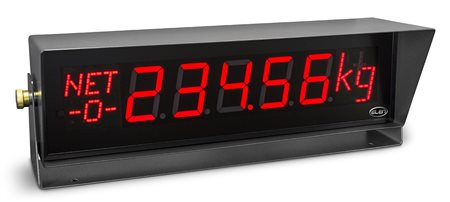

Váhový priemyselný LED displej
NDI 100/5 W R

Popis

Obj. č.ZZ0297-G.00
Počet číslic5
Formát čísel8.8.8.8.8.
Typ LED prvkov7-segmentové supersvietivé LED, vhodné pre použitie v interiérových svetelných podmienkach, svietivosť cca 46 mcd na segment, pozorovací uhol 120°
Špeciálne znakyNET, -0-, t, kg, g
Výška znakov100 mm
Farba LED prvkovčervená
Dosah čitateľnosti40 m
Farba rámučierna
Typ rámčekarobustný dvojplášťový kryt z oceľových, galvanicky pozinkovaných plechov a povrchovo upravených čiernou práškovou farbou
Úroveň krytiaIP 65
Komunikačné rozhranieštandardne sériová linka RS485 alebo RS232 s galvanickým oddelením;
na požiadanie za príplatok Profibus DP, Ethernet TCP/IP, BCD 24V s galvanickým oddelením vstupov, LonWorks FTT-10A, analógové vstupy (0-10V, 0-20mA, 4-20mA, počítadlo impulzov) a iné
Komunikačný protokolELEN, Schenck DDP 8850, DDP 8861 (Disomat B, Disomat F),
Profibus DP, Intecont plus, Orbit Controls, LonTalk a iné na požiadavku
Napájanie110/230 VAC, 50 Hz
Rozmery823 mm x 220 mm x 313 mm
Hmotnosť18,8 kg

Použitie

Váhové LED displeje série NDI 100/5 W R sú určené pre náročné priemyselné podmienky na zobrazovanie výstupných číselných hodnôt nameranej hmotnosti.

Zobrazovanie stavov pri meraní hmotnosti

 Zobrazenie jednotiek
 t, kg, g
 Čistá váha
 svieti symbol NET
 Vynulovaný ustálený stav
 svieti symbol -0-
 Neustálená váha
 bliká jednotka hmotnosti
 Ustálená váha
 jednotka hmotnosti nebliká
 Tára  bliká symbol NET
 Pretečenie displeja
 zobrazuje sa out
 Chyba riadiacej jednotky
 zobrazuje sa Err
 Prekročenie maximálnej nastavenej hodnoty
 zobrazuje sa ooo


Bližšie informácie

  • 7-segmentové supersvietivé LED zobrazovacie prvky, pozorovací uhol 120°;
  • robustný dvojplášťový kryt z oceľových, galvanicky pozinkovaných plechov;
  • povrchová úprava čiernou práškovou farbou;
  • antireflexné čelné dymové sklo z 5 mm PMMA skla Perspex;
  • obmedzenie vibrácií umiestnením vnútornej elektroniky na silentblokoch;
  • priemyselný údajový a napájací konektor zaručujú spoľahlivé elektrické pripojenie;
  • pohyblivá desatinná čiarka;
  • okrem štandardného rozhrania RS232/RS485 možnosť výberu – Ethernet TCP/IP, Profibus, BCD 24V s galvanickým oddelením vstupov, LonWorks FTT-10A, analógové vstupy (0-10V, 0-20mA, 4-20mA, počítadlo impulzov) a iné na požiadavku;
  • široký výber komunikačných protokolov – ELEN, Schenck DDP 8850, DDP 8861 (Disomat B, Disomat F), Intecont plus, Orbit Controls, LonTalk a iné na požiadavku.
